Zadaszenie tarasu przy ścianie z grubą warstwą ocieplenia – jak rozwiązać kwestię bezpiecznego mocowania?
Przy montażu zadaszenia tarasu do ściany ocieplonej 20–30 cm styropianu lub wełny mineralnej zwykłe kołki rozporowe nie wystarczą. Problemem nie jest samo przewiercenie izolacji, lecz bezpieczne przeniesienie obciążeń na konstrukcję budynku. Źle dobrane mocowanie może doprowadzić do odkształcenia elewacji, pękania tynku, przecieków, a w skrajnym przypadku do oderwania zadaszenia podczas silnego wiatru. Rozwiązaniem są specjalistyczne kotwy dystansowe, odpowiednio zaprojektowane wsporniki lub konstrukcja samonośna. Wybór zależy przede wszystkim od materiału ściany, grubości ocieplenia i obciążeń, jakie będzie przenosił dach.
Najpierw sprawdź nośność ściany i obciążenia zadaszenia
Warstwa termoizolacji nie jest elementem konstrukcyjnym. Nawet twardy styropian EPS 100 nie zastąpi betonu czy muru, ponieważ pod długotrwałym naciskiem może się odkształcać. Kotwy muszą przenosić siły na podłoże nośne, a nie na tynk, siatkę zbrojącą lub materiał ociepleniowy.
Przykładowo dom ze ścianami z pustaków ceramicznych o grubości 25 cm i ociepleniem 25 cm wymaga innego sposobu kotwienia niż budynek z żelbetową ścianą i identyczną izolacją. W pustakach drążonych trzeba uwzględnić cienkie ścianki wewnętrzne, które łatwo uszkodzić podczas wiercenia. W żelbecie możliwe jest uzyskanie większej nośności pojedynczego zakotwienia, ale również tam znaczenie mają odległości od krawędzi, rozstaw kotew i zbrojenie.
Drugim problemem są obciążenia atmosferyczne. Zgodnie z PN-EN 1991-1-3 charakterystyczne obciążenie śniegiem gruntu w Polsce wynosi, zależnie od strefy i wysokości terenu, od minimum 0,7 kN/m² w strefie I do co najmniej 2,0 kN/m² w strefie V.
Dla zadaszenia o wymiarach 4 × 3 m w strefie II, przy wartości 0,9 kN/m² i współczynniku kształtu dachu 0,8, obciążenie charakterystyczne śniegiem wyniesie około 8,64 kN. To odpowiednik ciężaru blisko 880 kg rozłożonego na powierzchni dachu. Nie oznacza to, że całość przejmą kotwy ścienne — część sił trafia do przednich słupów. Ich rzeczywisty podział trzeba jednak obliczyć.
Dodatkowo należy uwzględnić ssanie wiatru, które może odrywać dach od podpór, oraz możliwość gromadzenia się śniegu zsuwającego się z wyżej położonej połaci budynku. Szczególnie ten ostatni przypadek potrafi całkowicie zmienić wymagania wobec konstrukcji.
Przed wyborem sposobu mocowania trzeba zatem ustalić:
- Rodzaj podłoża nośnego — żelbet, cegła pełna, pustak ceramiczny czy beton komórkowy.
- Łączną grubość warstw nienośnych — nie tylko izolacji, ale również kleju, warstwy zbrojącej i tynku.
- Parametry zadaszenia — powierzchnię, wysięg, rodzaj pokrycia, nachylenie i rozmieszczenie podpór.
- Warunki lokalne — strefę śniegową, oddziaływanie wiatru oraz sąsiedztwo wyższego dachu.
Jeżeli dokumentacja budynku nie określa materiału ściany, rozsądniej wykonać odkrywkę kontrolną niż dobierać kotwy na podstawie domysłów. Przy ciężkim dachu szklanym lub dużym wysięgu obliczenia konstrukcyjne powinien przygotować projektant. Samo zwiększenie liczby kotew nie rozwiązuje problemu słabego podłoża.
Kotwy dystansowe i mocowania chemiczne – jak przejść przez grubą izolację?

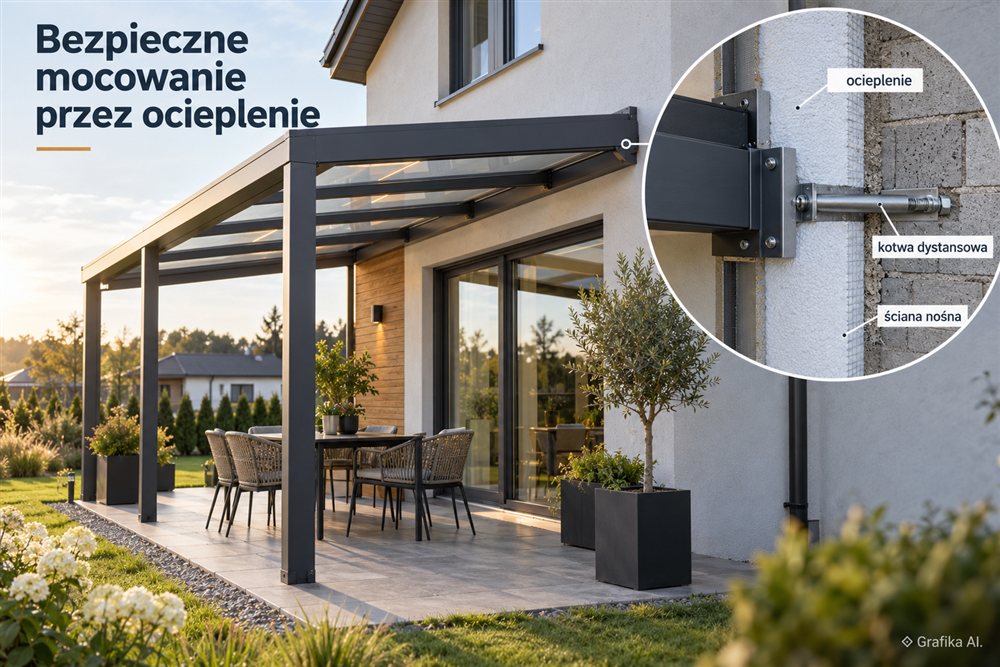

Najczęściej stosowanym rozwiązaniem przy istniejącym ociepleniu jest montaż dystansowy. Specjalny łącznik przechodzi przez warstwę izolacyjną i zostaje zakotwiony w ścianie konstrukcyjnej. Element dystansowy utrzymuje belkę lub konsolę w określonej pozycji, bez zgniatania styropianu podczas dokręcania.
Do takich zastosowań przeznaczono między innymi systemy fischer TherMax 16 oraz EJOT Iso-Bar. TherMax 16 umożliwia mocowanie przez warstwy nienośne o grubości od 62 do 290 mm. Jego stożek z tworzywa ogranicza powstawanie mostka termicznego. EJOT Iso-Bar wykorzystuje natomiast pręt kompozytowy z zakończeniem gwintowanym M12 i uszczelnieniem przy elewacji.
Szczególnie istotny jest dobór długości elementu. Załóżmy, że na ścianie znajduje się 250 mm styropianu, a klej, warstwa zbrojąca i tynk mają łącznie kolejne 20 mm. Mocowanie musi przejść przez 270 mm warstw nienośnych, zanim dotrze do właściwego podłoża.
W przypadku EJOT Iso-Bar 320 maksymalna długość użytkowa wynosi 280 mm przy kotwieniu w betonie, ale tylko 240 mm przy kotwieniu w murze. Dla opisanego przykładu z podłożem murowym odpowiedniejszym wariantem długościowym będzie Iso-Bar 380, którego dopuszczalna długość użytkowa w murze wynosi 300 mm. To pokazuje, dlaczego nie wystarczy kupić kotwy opisanej jako przeznaczona do ocieplenia 30 cm. Znaczenie ma również podłoże i dokumentacja konkretnego systemu.
Sam montaż wymaga zachowania określonej kolejności:
- Wyznaczenia punktów mocowania zgodnie z obliczeniami i rozstawem otworów w belce lub wsporniku.
- Wywiercenia otworów o średnicy i głębokości przewidzianej przez producenta.
- Dokładnego oczyszczenia otworów z pyłu; w pustakach drążonych, gdy wymaga tego system, zastosowania tulei siatkowych.
- Osadzenia łączników przy użyciu kompatybilnej zaprawy iniekcyjnej i odczekania wymaganego czasu utwardzenia.
- Zamontowania elementów konstrukcyjnych z właściwym momentem dokręcania oraz uszczelnienia przejść przez elewację.
Zaprawa iniekcyjna o pojemności około 300 ml kosztuje zwykle 50–90 zł, ale nie każda żywica nadaje się do każdego łącznika i rodzaju muru. Koszt całego mocowania obejmuje jeszcze specjalistyczny element dystansowy, akcesoria i robociznę.
Najczęstsze błędy to wiercenie z udarem w kruchych pustakach, pomijanie czyszczenia otworów oraz obciążanie połączeń przed utwardzeniem żywicy. W praktyce równie kłopotliwe bywa niedokładne uszczelnienie przejść przez elewację. Woda dostająca się pod tynk powoduje zawilgocenie i degradację warstw ocieplenia, a naprawa wymaga później demontażu części wykończenia.
Kotwa dystansowa ogranicza mostek termiczny, ale nie eliminuje go całkowicie. Konieczne są też uszczelki, prawidłowa obróbka blacharska połączenia dachu ze ścianą i odprowadzenie wody. Sam silikon nałożony wokół belki nie jest wystarczającym zabezpieczeniem na lata.
Kiedy lepiej zastosować konstrukcję samonośną zamiast mocowania do ściany?
Nie każda ściana nadaje się do przenoszenia obciążeń zadaszenia. Problem pojawia się zwłaszcza przy murach z betonu komórkowego o niskiej wytrzymałości, starych ścianach o nieznanej konstrukcji oraz elewacjach z grubą izolacją i licznymi otworami okiennymi. Jeżeli nie można zapewnić odpowiedniej nośności zakotwień, rozsądniejszym wyborem jest zadaszenie oparte na niezależnych słupach.
Przykładem będzie taras o wymiarach 5 × 3 m przy domu ocieplonym 25-centymetrową warstwą wełny mineralnej, z dużymi przeszkleniami ograniczającymi dostępne miejsca kotwienia. Zamiast opierać tylną belkę na kilku mocowaniach umieszczonych w wąskich fragmentach muru, można zastosować cztery słupy — dwa przy elewacji i dwa na przedniej krawędzi tarasu.
Takie rozwiązanie przenosi obciążenia na osobne fundamenty. Ściana domu nie musi wtedy podtrzymywać dachu, a jego połączenie z elewacją może pełnić funkcję wyłącznie osłonową i uszczelniającą. Konstrukcja nadal wymaga jednak odpowiedniej sztywności na działanie wiatru. Samo ustawienie czterech słupów nie gwarantuje stateczności — potrzebne są właściwie zaprojektowane połączenia ramowe, stężenia i zakotwienia fundamentowe.
Nie wolno również mocować słupów wyłącznie do kostki brukowej, płyt tarasowych czy cienkiej, niezbrojonej wylewki. Fundamenty muszą być dostosowane do obciążeń i gruntu. Przy tradycyjnych stopach betonowych uwzględnia się między innymi lokalną głębokość przemarzania, która w Polsce przyjmowana jest zazwyczaj w zakresie 0,8–1,4 m.
Niezależne podpory podnoszą koszt i zajmują miejsce na tarasie, ale pozwalają uniknąć ryzykownego kotwienia w słabej ścianie. Dla orientacji aluminiowe zadaszenia o wymiarach 4 × 3 m z podstawowym montażem są oferowane na polskim rynku od około 14 tys. zł z poliwęglanem i 18 tys. zł ze szkłem. Wykonanie dodatkowych punktów fundamentowych może zwiększyć rachunek o około 1,2–3,5 tys. zł, a przy trudnym gruncie nawet więcej.
Wybór pokrycia również zmienia obciążenia. Laminowane szkło o łącznej grubości 8 mm waży około 20 kg/m², podczas gdy poliwęglan komorowy 16 mm zwykle około 2,5–3 kg/m². Lżejszy dach ogranicza ciężar własny, ale nie zwalnia z obliczeń obciążenia śniegiem i wiatrem.
Konstrukcja samonośna ma największy sens tam, gdzie zakotwienie do ściany jest problematyczne, gdzie planuje się ciężkie przeszklenie albo gdzie inwestor nie chce ingerować w gotową elewację. Przy solidnym żelbetowym podłożu i prawidłowo zaprojektowanych kotwach dystansowych dodatkowe tylne słupy mogą natomiast okazać się niepotrzebnym wydatkiem.
FAQ – najczęstsze pytania o mocowanie zadaszenia przez ocieplenie
Czy można zamocować zadaszenie bezpośrednio do styropianu?
Nie. Styropian i warstwa tynku nie zapewniają nośności wymaganej dla konstrukcji dachu. Mocowanie musi przenosić obciążenia na ścianę nośną albo niezależne fundamenty.
Czy ocieplenie o grubości 30 cm wyklucza montaż do budynku?
Nie, ale ogranicza wybór łączników. Trzeba uwzględnić łączną grubość warstw nienośnych i maksymalną długość użytkową systemu dla konkretnego podłoża. Przy zbyt słabej ścianie lepiej zastosować osobne słupy.
Czy podczas montażu trzeba wycinać fragmenty ocieplenia?
Nie zawsze. Systemy dystansowe umożliwiają punktowy montaż przez istniejące ocieplenie. Większe odkrywki są potrzebne przy niektórych konsolach konstrukcyjnych lub podczas przygotowywania specjalnych punktów montażowych przed wykonaniem elewacji.
Czy zadaszenie tarasu wymaga pozwolenia na budowę?
Prawo budowlane w art. 29 ust. 2 pkt 31 przewiduje zwolnienie z pozwolenia i zgłoszenia dla przydomowych tarasów naziemnych o powierzchni zabudowy do 35 m², również zadaszonych, jeśli powierzchnia dachu nie przekracza 35 m². Przy dobudowie samego zadaszenia do istniejącego domu trzeba jednak sprawdzić kwalifikację planowanych robót oraz lokalne ograniczenia.
Co sprawdzić przed zamówieniem zadaszenia?
Najpierw należy ustalić materiał ściany nośnej, dokładną grubość wszystkich warstw elewacji oraz miejsca możliwego zakotwienia. Następnie trzeba dobrać konstrukcję i mocowania na podstawie obliczeń obciążeń. Nie należy zamawiać zadaszenia z założeniem, że sposób jego przymocowania uda się rozwiązać dopiero podczas montażu.
