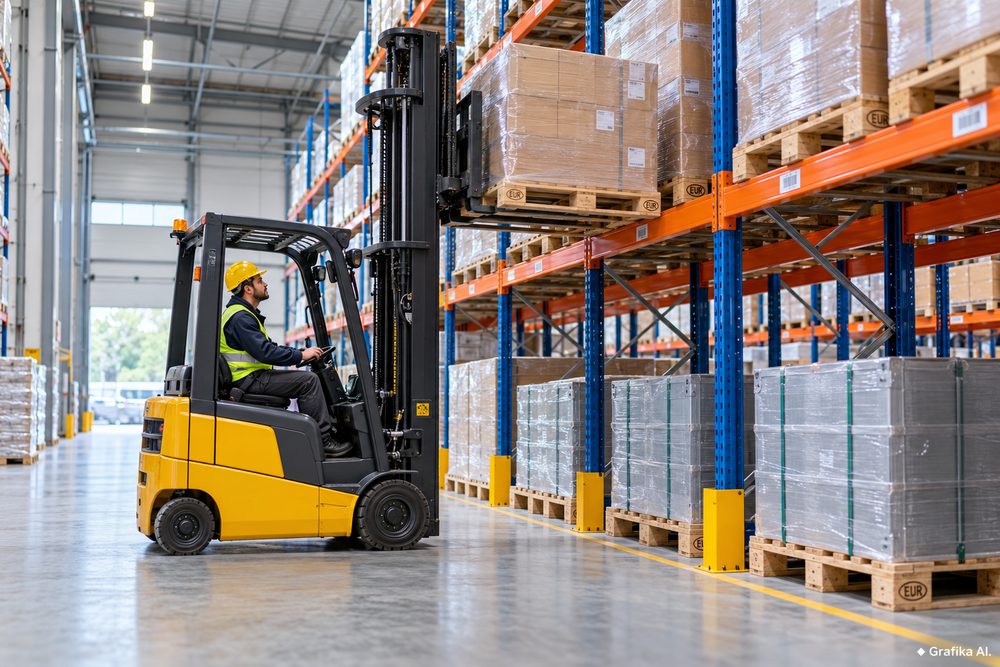

Jak prawidłowo rozmieszczać palety na regałach paletowych?

Źle ustawiona paleta potrafi przeciążyć regał, nawet jeśli jej masa nie przekracza dopuszczalnego obciążenia pojedynczego poziomu. Wystarczy nierównomierne rozłożenie ciężaru, uszkodzony wspornik palety albo zbyt mała powierzchnia podparcia. Prawidłowe rozmieszczenie palet na regałach paletowych wymaga więc uwzględnienia nie tylko masy towaru, ale również jego wymiarów, środka ciężkości, konstrukcji regału i sposobu obsługi przez wózki widłowe. Dobrze zaplanowany układ ogranicza ryzyko uszkodzeń, a przy okazji przyspiesza kompletację i uzupełnianie zapasów.

Nośność regału i rozkład ciężaru – od tego trzeba zacząć

Podstawowym błędem podczas składowania jest traktowanie każdego miejsca paletowego jako identycznego. Tymczasem nośność poziomu składowania, nośność całego pola regałowego i dopuszczalne obciążenie pojedynczej palety to trzy różne parametry. Ich wartości należy sprawdzić w dokumentacji producenta oraz na tablicy obciążeń zamocowanej przy regale.

Przykładowo, jeżeli poziom regału ma dopuszczalne obciążenie 2000 kg przy dwóch równomiernie rozmieszczonych paletach, można umieścić na nim dwie jednostki po 1000 kg. Nie oznacza to jednak automatycznie, że jedna paleta o masie 1800 kg będzie bezpieczna. Takie obciążenie może inaczej oddziaływać na belki, szczególnie gdy skupia się w środkowej części poziomu. Nietypowy rozkład obciążeń wymaga potwierdzenia w dokumentacji technicznej, a nie wyłącznie prostego zsumowania kilogramów.

Przy rozmieszczaniu towarów trzeba przestrzegać kilku zasad:

• Cięższe ładunki umieszczać przede wszystkim na niższych poziomach, o ile pozwala na to ich nośność. Ogranicza to skutki ewentualnego upadku towaru i ułatwia manipulowanie ciężkimi jednostkami.
• Nie przekraczać dopuszczalnej masy palety wraz z opakowaniem i zabezpieczeniami. Do obliczeń wlicza się całą jednostkę ładunkową, nie tylko sam produkt.
• Rozkładać ciężar równomiernie na palecie. Ładunek przesunięty na jedną stronę pogarsza stabilność podczas podnoszenia i odkładania.
• Przestrzegać nośności całego pola regałowego. Nawet gdy poszczególne poziomy nie są przeciążone, ich łączne obciążenie może przekraczać dopuszczalną wartość.

W praktyce nie każdy najcięższy produkt musi leżeć na samym dole. Jeśli ciężkie palety są pobierane kilka razy dziennie, korzystniejsze może być składowanie ich na pierwszym poziomie belkowym, na wysokości umożliwiającej sprawną obsługę wózkiem. Warunek jest jeden: konstrukcja musi być dopuszczona do takiego obciążenia.

Znaczenie ma również wysokość środka ciężkości. Paleta z niskim, zwartym ładunkiem o masie 800 kg zachowuje się inaczej niż jednostka o tej samej masie, na której kartony sięgają 1800 mm. Ta druga jest bardziej podatna na przechylenie podczas gwałtownego hamowania lub skrętu. Dlatego wysokie ładunki należy odpowiednio stabilizować, a ich rozmieszczenie dostosować do możliwości wózka oraz wymiarów miejsc składowania.

Jak ustawiać palety na belkach, żeby nie uszkodzić towaru i konstrukcji?

Najczęściej stosowana europaleta EPAL ma wymiary 1200 × 800 mm. W typowym regale paletowym obsługiwanym od strony krótszego boku paleta jest ustawiana głębokością 1200 mm, a jej przednia krawędź zajmuje 800 mm szerokości poziomu. Nie jest to jednak uniwersalny układ – orientację palety trzeba dopasować do konstrukcji, kierunku podparcia i projektu instalacji.

Przy regale o głębokości ramy 1100 mm paleta o głębokości 1200 mm może wystawać po około 50 mm z przodu i z tyłu, pod warunkiem jej prawidłowego wycentrowania. To częste rozwiązanie konstrukcyjne, ale nie obowiązujący dla każdego regału wymiar. Rzeczywisty naddatek oraz wymagane luzy muszą wynikać z dokumentacji systemu i warunków użytkowania.

Najważniejsze jest prawidłowe podparcie palety na obu belkach nośnych. Nie może ona opierać się tylko na jednej belce ani zostać ustawiona ukośnie. Operator powinien opuścić ładunek kontrolowanym ruchem, bez przesuwania go po elementach konstrukcji.

Przykład z magazynu dystrybucyjnego: na poziomie składowania znajdują się dwie europalety z kartonami. Jeżeli operator odkłada pierwszą jednostkę zbyt blisko słupa, może zabraknąć miejsca na bezpieczne wsunięcie drugiej. Próba skorygowania ustawienia przez dociśnięcie palety widłami grozi uszkodzeniem opakowań, zaczepów belek albo samej konstrukcji.

Dlatego przy planowaniu każdego poziomu należy sprawdzić:

• Odstępy między paletami i słupami – zgodne z tolerancjami projektu, wymaganiami PN-EN 15620 oraz charakterystyką wózków.
• Wolną przestrzeń nad ładunkiem – wystarczającą do bezpiecznego podniesienia i wycofania wideł.
• Stan palet – bez pękniętych desek, uszkodzonych klocków i deformacji utrudniających stabilne podparcie.
• Wymiary całego ładunku – uwzględniające kartony, folię, narożniki i ewentualne wystawanie towaru poza obrys palety.

W regałach obsługiwanych standardowymi wózkami czołowymi często projektuje się luzy boczne rzędu 75–100 mm, ale nie można przyjmować ich bez sprawdzenia klasy instalacji, wysokości składowania i tolerancji prowadzenia ładunku. W magazynie z wózkami systemowymi VNA obowiązują inne warunki niż w szerokich alejkach obsługiwanych tradycyjnymi wózkami.

Osobnej uwagi wymagają ładunki o niestandardowej podstawie, np. maszyny umieszczone na płozach albo pojemniki przemysłowe. Jeżeli ich punkty podparcia nie odpowiadają konstrukcji poziomu regału, potrzebne mogą być poprzeczki podporowe lub odpowiednio dobrane wypełnienie. Nie należy jednak dokładać przypadkowej płyty drewnianej i zakładać, że rozwiązuje problem. Dodatkowe elementy muszą mieć nośność właściwą dla przewidywanego obciążenia.

Organizacja miejsc paletowych i kontrola bezpieczeństwa podczas codziennej pracy

Nawet prawidłowo dobrany regał nie zapewni sprawnej pracy, jeśli palety będą odkładane w przypadkowych lokalizacjach. Rozmieszczenie jednostek powinno uwzględniać częstotliwość pobierania, rotację zapasów, wymagania dotyczące partii oraz możliwości sprzętu transportowego.

W magazynie obsługującym kilkaset indeksów towarowych produkty o największej rotacji najlepiej lokować w miejscach dostępnych bez czasochłonnego manewrowania. Towary rzadziej pobierane mogą zajmować wyższe poziomy albo dalsze części hali. Nie oznacza to jednak, że każdą szybko rotującą paletę należy umieszczać przy początku alejki. Gdy kilka intensywnie obsługiwanych lokalizacji znajduje się obok siebie, tworzą się zatory i wzrasta ryzyko kolizji.

Przykładowo hurtownia spożywcza wydaje codziennie 40 palet napojów i zaledwie 4 palety produktów sezonowych. Ulokowanie napojów na łatwo dostępnych poziomach blisko strefy wydań skróci trasę transportu. Produkty sezonowe mogą trafić dalej, pod warunkiem zachowania wymagań dotyczących masy, terminów przydatności i warunków przechowywania.

Wybór sposobu składowania zależy również od zasad rotacji:

• FIFO (First In, First Out) – pierwsza przyjęta jednostka powinna zostać wydana jako pierwsza. Sprawdza się m.in. przy produktach z ograniczonym okresem przechowywania.
• FEFO (First Expired, First Out) – pierwszeństwo wydania ma partia z najbliższym terminem ważności. Jest szczególnie istotne w branży spożywczej i farmaceutycznej.
• Stałe lokalizacje magazynowe – ułatwiają pracę w mniejszych magazynach, ale mogą prowadzić do niewykorzystania wolnych miejsc.
• Lokalizacje dynamiczne zarządzane przez WMS – pozwalają lepiej wykorzystywać przestrzeń, lecz wymagają dokładnego skanowania i aktualnych danych o każdej palecie.

Przy planowaniu nowej instalacji regały paletowe należy dobierać do rzeczywistych gabarytów jednostek ładunkowych, maksymalnej masy towarów i parametrów wózków. Zbyt mała wysokość między poziomami ograniczy możliwość składowania wyższych palet. Z kolei nadmiernie duże odstępy zmniejszą liczbę miejsc magazynowych bez uzasadnionej korzyści operacyjnej.

Nie można też ignorować problemu, który pojawia się w wielu intensywnie eksploatowanych halach: uszkodzeń słupów powstających podczas manewrowania wózkami. Nawet niewielkie odkształcenie może wymagać oceny technicznej. Osłony słupów ograniczają skutki uderzeń, ale nie zastępują odpowiedniej szerokości alejek ani kontroli zachowania operatorów.

Norma PN-EN 15635 określa zasady bezpiecznego użytkowania i utrzymania stalowych systemów składowania. W praktyce oznacza to bieżące zgłaszanie uszkodzeń, regularne kontrole wewnętrzne oraz przegląd ekspercki w odstępach nieprzekraczających 12 miesięcy. Sama norma jest standardem technicznym, natomiast obowiązek zapewnienia bezpiecznych warunków pracy wynika z przepisów BHP.

Szczególnie niebezpieczne jest samodzielne przestawianie belek na inne wysokości bez sprawdzenia nowej konfiguracji. Zmiana rozstawu poziomów może zmienić dopuszczalne obciążenie całego pola regałowego. Taką modyfikację należy najpierw uzgodnić z producentem lub uprawnionym do oceny projektantem systemu, a następnie zaktualizować oznaczenia nośności.

FAQ – najczęstsze pytania o rozmieszczanie palet

Czy najcięższe palety zawsze trzeba umieszczać na najniższym poziomie?
To zalecana praktyka ograniczająca ryzyko, ale nie bezwzględny wymóg. Decydują nośność konkretnego poziomu, masa i stabilność ładunku oraz parametry wózka.

Ile europalet można umieścić na jednym poziomie regału?
Zależy to od długości belek, wymaganych odstępów i dopuszczalnego obciążenia. Typowe konfiguracje mieszczą dwie lub trzy europalety na poziomie, lecz ich liczba musi odpowiadać projektowi regału.

Czy paleta może wystawać poza obrys regału?
Tak, jeśli przewiduje to projekt. Przykładowo europaleta o głębokości 1200 mm może wystawać po około 50 mm poza ramę o głębokości 1100 mm. Nie oznacza to jednak zgody na wystawanie samego towaru w dowolnym kierunku.

Czy uszkodzoną paletę można przechowywać na wysokim poziomie?
Nie należy składować jej na regale, jeśli uszkodzenie wpływa na nośność, podparcie lub stabilność. Towar trzeba przełożyć na sprawną jednostkę ładunkową.

Jak często sprawdzać stan regałów paletowych?
Uszkodzenia powinny być zgłaszane na bieżąco, kontrole wewnętrzne prowadzone zgodnie z oceną ryzyka, a przegląd ekspercki według PN-EN 15635 wykonywany nie rzadziej niż raz na 12 miesięcy.

Czy można zmienić wysokość belek, aby zmieścić wyższą paletę?
Dopiero po sprawdzeniu dopuszczalnej konfiguracji regału. Samodzielne przełożenie belek może zmienić jego nośność, dlatego wymaga weryfikacji technicznej i aktualizacji dokumentacji.

Od czego zacząć poprawę rozmieszczenia palet w magazynie?
Najpierw porównaj rzeczywiste masy i wymiary składowanych jednostek z tablicami nośności oraz dokumentacją regałów. W pierwszej kolejności usuń przeciążenia, źle podparte palety i jednostki uszkodzone. Dopiero po wyeliminowaniu tych zagrożeń optymalizuj lokalizacje według rotacji towarów. Skrócenie trasy wózka o kilkanaście metrów nie ma znaczenia, jeśli odbywa się kosztem bezpiecznego składowania.
