CUDIMM DDR5 – czym różni się od UDIMM i dlaczego zgodność zależy od płyty oraz procesora?

Przy zakupie szybkiej pamięci DDR5 coraz częściej pojawia się oznaczenie CUDIMM. Problem zaczyna się wtedy, gdy zestaw 8000, 8400 czy 9000 MT/s trafia do komputera, który wprawdzie ma gniazda DDR5, ale nie potrafi wykorzystać dodatkowego układu znajdującego się na module. Fizyczne dopasowanie pamięci do slotu nie oznacza jeszcze pełnej zgodności.

CUDIMM powstał właśnie dlatego, że przy rosnących transferach DDR5 coraz trudniej utrzymać odpowiednią jakość sygnału zegarowego między kontrolerem pamięci w procesorze a modułami DRAM. W zwykłym UDIMM zegar dociera na moduł bez dodatkowego aktywnego układu regenerującego. W CUDIMM dochodzi Client Clock Driver, czyli CKD, który odbiera sygnał zegara, poprawia jego jakość i ponownie rozprowadza go do układów pamięci.

To niewielka zmiana konstrukcyjna, ale ma duże konsekwencje. O tym, czy CKD faktycznie pracuje, decyduje nie tylko pamięć. Potrzebna jest obsługa po stronie procesora, płyty głównej i BIOS-u.

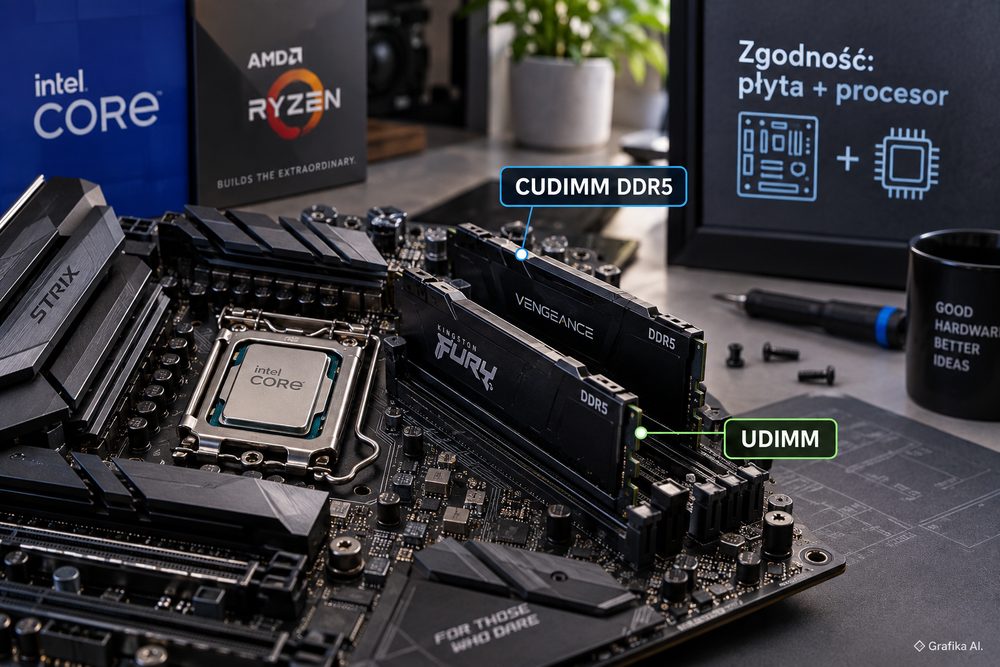

CUDIMM kontra UDIMM: najważniejsza różnica znajduje się w torze zegara

Klasyczny DDR5 UDIMM, stosowany od początku generacji DDR5 w komputerach stacjonarnych, jest modułem unbuffered. Nie ma rejestru znanego z pamięci serwerowych RDIMM i nie buforuje standardowych linii poleceń czy danych pomiędzy kontrolerem pamięci a kośćmi DRAM.

CUDIMM również pozostaje pamięcią unbuffered. Litera „C” nie oznacza więc przejścia na konstrukcję podobną do serwerowego RDIMM. Oznacza Clocked Unbuffered DIMM i wskazuje obecność dodatkowego sterownika zegara CKD.

W praktyce wygląda to tak:

• UDIMM – sygnał zegara przechodzi bezpośrednio z kontrolera pamięci procesora do DRAM;

• CUDIMM – pomiędzy kontrolerem a kośćmi DRAM pracuje CKD, który regeneruje i ponownie rozprowadza zegar;

• CKD ogranicza problemy z jitterem i integralnością sygnału przy bardzo wysokich częstotliwościach;

• nie jest to dodatkowy bufor danych, więc CUDIMM nadal należy do rodziny pamięci unbuffered.

Granica nie została wybrana przypadkowo. W standardzie DDR5 wraz z wejściem modułów pracujących od 6400 MT/s pojawił się wymóg stosowania Client Clock Driver w standardowych konstrukcjach tego typu. Stąd właśnie rozdzielenie oznaczeń na UDIMM i CUDIMM.

Dobrze pokazuje to oficjalna specyfikacja platformy Intel Core Ultra 200S. Dla desktopowych procesorów Arrow Lake Intel przewidział natywną obsługę UDIMM do 5600 MT/s oraz CUDIMM do 6400 MT/s w ustawieniach zgodnych ze specyfikacją procesora. Wyższe wartości, takie jak 8000, 8400, 9000 czy ponad 9000 MT/s widoczne w specyfikacjach płyt Z890, są już traktowane jako konfiguracje podkręcone.

To istotne, bo oznaczenia na pudełkach często mieszają dwie zupełnie różne rzeczy: oficjalnie obsługiwany transfer pamięci oraz maksymalny transfer osiągalny dzięki profilowi XMP i overclockingowi.

Przykładowa płyta Z890 może mieć zapis:

• DDR5-6400 – standardowa obsługiwana wartość,

• DDR5-7200 – OC,

• DDR5-8000 – OC,

• DDR5-8400 – OC,

• DDR5-9200 – OC.

Nie należy z tego wyciągać wniosku, że każdy procesor zamontowany w tej płycie uruchomi każdy zestaw CUDIMM 9200 MT/s jednym kliknięciem. Kontroler pamięci nadal znajduje się w CPU i jego jakość pozostaje jednym z głównych ograniczeń.

CKD pomaga przesunąć granicę integralności sygnału. Nie usuwa jednak ograniczeń kontrolera pamięci, laminatu płyty, liczby modułów, rang pamięci ani ustawień napięć.

Dlaczego zgodność CUDIMM zależy jednocześnie od procesora, płyty i BIOS-u

Najłatwiejszy błąd przy zakupie wygląda tak: użytkownik sprawdza, czy płyta ma gniazda DDR5, widzi zgodny mechanicznie moduł CUDIMM i zakłada, że zestaw będzie działał z pełną prędkością.

To za mało.

Pełną kompatybilność trzeba rozpatrywać na trzech poziomach.

1. Kontroler pamięci w procesorze

To CPU musi wiedzieć, jak współpracować z CKD. Jedną z pierwszych konsumenckich platform zaprojektowanych od początku z aktywną obsługą CUDIMM były desktopowe procesory Intel Core Ultra 200S na LGA1851 wraz z chipsetami serii 800.

Intel oficjalnie przewidział dla tej platformy DDR5 CUDIMM. W przypadku późniejszych wariantów Core Ultra 200S Plus oficjalna specyfikacja przewiduje nawet wyższe poziomy pracy CUDIMM niż w pierwszej wersji platformy.

Starszy procesor DDR5 nie zyskuje natomiast automatycznie obsługi CKD tylko dlatego, że moduł da się fizycznie zamontować.

2. Projekt płyty głównej

Przy pamięciach 8000–9000 MT/s konstrukcja PCB przestaje być detalem. Liczy się długość i prowadzenie ścieżek, liczba warstw laminatu, topologia slotów oraz to, czy płyta ma dwa, czy cztery gniazda DIMM.

Dlatego najbardziej agresywne konfiguracje pamięci często najlepiej działają na płytach 2-DIMM, czyli z jednym slotem przypadającym fizycznie na każdy kanał pamięci. Krótsze i prostsze ścieżki ułatwiają utrzymanie integralności sygnału.

Na płycie z czterema slotami osiągnięcie tych samych częstotliwości bywa znacznie trudniejsze.

Szczególnie problematyczne jest obsadzenie wszystkich czterech gniazd.

Dla platformy Intel Core Ultra 200S oficjalne limity spadają wraz ze wzrostem obciążenia kontrolera. Przy konfiguracjach wykorzystujących więcej modułów wartości mogą zejść z poziomu 6400 MT/s do 5600, 4800, a w najbardziej wymagających układach nawet około 4400 MT/s, zależnie od liczby modułów i ich organizacji.

Dlatego zasada praktyczna jest prosta: jeżeli potrzebujesz 64 GB, zestaw 2 × 32 GB jest zwykle znacznie rozsądniejszy niż 4 × 16 GB. Przy 96 GB analogicznie warto zacząć od 2 × 48 GB, zamiast od czterech mniejszych modułów.

3. BIOS

Obsługa pamięci jest regularnie poprawiana przez aktualizacje UEFI. Nowy BIOS może zmienić:

• procedurę memory training,

• zestaw obsługiwanych modułów,

• zachowanie CKD,

• możliwość uruchomienia pamięci w trybie bypass,

• działanie XMP,

• dobór napięć,

• stabilność przy wysokich transferach.

To dlatego dwie identyczne konfiguracje sprzętowe z różnymi wersjami BIOS-u potrafią zachowywać się zupełnie inaczej.

Przed zakupem szybkiego CUDIMM należy wejść na stronę producenta konkretnej płyty i sprawdzić przede wszystkim Memory Support List/QVL, a nie tylko marketingową tabelę z napisem „DDR5 9000+”.

QVL ma większą wartość praktyczną, ponieważ pokazuje konkretne numery katalogowe przetestowanych zestawów pamięci.

Nawet obecność modułu na liście QVL nie oznacza jednak stuprocentowej gwarancji osiągnięcia ekstremalnego profilu OC. Dwa egzemplarze tego samego modelu procesora mogą różnić się możliwościami zintegrowanego kontrolera pamięci.

Intel, AMD i tryb bypass: ten sam moduł może działać zupełnie inaczej

Największe zamieszanie dotyczy sytuacji, w której CUDIMM trafia na platformę nieobsługującą aktywnie CKD.

Moduł nie musi od razu przestać działać. Część platform potrafi uruchomić go w CKD bypass mode. W takim trybie sterownik zegara znajdujący się na pamięci jest pomijany, a CUDIMM zachowuje się bardziej jak tradycyjny DDR5 UDIMM.

To jednak oznacza utratę najważniejszej technicznej przewagi CUDIMM.

Dobrym przykładem są starsze platformy Intel DDR5 z chipsetami serii 600 i 700. W zależności od płyty oraz wersji BIOS-u standardowy CUDIMM 6400 MT/s może zostać uruchomiony z pominięciem CKD i zejść do około 5600 MT/s albo niżej, zgodnie z możliwościami procesora oraz konfiguracją DIMM.

Czy to działa? Często tak.

Czy opłaca się kupować droższy CUDIMM specjalnie do takiej platformy? Zwykle nie. Jeżeli CKD pozostaje wyłączony, główna techniczna przewaga modułu nie jest wykorzystywana.

Podobny mechanizm można spotkać na platformie AMD AM5. Współczesne płyty z chipsetami X870/X870E potrafią oficjalnie deklarować obsługę CUDIMM, ale producenci płyt zaznaczają w specyfikacjach, że odbywa się ona wyłącznie w trybie Clock Driver bypass.

MSI przy płytach X870E wskazuje dodatkowo, że zachowanie zależy od serii procesora, częstotliwości startowej pamięci oraz wersji BIOS-u. W określonych konfiguracjach możliwe są nawet problemy z pierwszym uruchomieniem.

To ważne rozróżnienie. Hasło „Support CUDIMM” w specyfikacji płyty AMD nie musi oznaczać tego samego rodzaju obsługi co na platformie Intel zaprojektowanej do aktywnego korzystania z CKD.

Przed zakupem trzeba więc rozdzielić dwa pytania:

• czy komputer uruchomi moduł CUDIMM?

• czy komputer będzie używał jego CKD?

To nie jest to samo.

Druga pułapka to mieszanie UDIMM i CUDIMM. Takich konfiguracji nie warto budować. Nawet w obrębie zwykłych DDR5 dokładanie po czasie drugiego zestawu o identycznym symbolu nie daje gwarancji stabilnej pracy z profilem XMP. Producent może zmienić rewizję PCB albo zastosowane kości DRAM, zachowując handlowe oznaczenie produktu.

Przy szybkich pamięciach zasada powinna być bardziej rygorystyczna: kup jeden fabryczny zestaw o docelowej pojemności.

Jeżeli komputer ma otrzymać 48 GB, kup 2 × 24 GB. Jeśli 64 GB – 2 × 32 GB. Jeśli 96 GB – 2 × 48 GB. Cztery moduły mają sens przede wszystkim wtedy, gdy ważniejsza jest pojemność niż maksymalny transfer.

Nie należy też traktować XMP jako gwarantowanego standardu pracy. Profil Intel XMP jest formą podkręcania pamięci. Zestaw opisany jako DDR5-8400 nie oznacza, że 8400 MT/s jest obowiązkową prędkością bazową na każdej zgodnej płycie. Po pierwszym uruchomieniu komputer może wystartować ze znacznie niższą wartością JEDEC, a 8400 MT/s pojawi się dopiero po aktywacji profilu w UEFI.

Przy bardzo szybkich zestawach trzeba zaakceptować jeszcze jedną niedogodność: memory training może wydłużyć start komputera, szczególnie po zmianie ustawień, aktualizacji BIOS-u albo wyczyszczeniu CMOS. Płyta przez kilkadziesiąt sekund może wyglądać, jakby się zawiesiła, podczas gdy kontroler testuje parametry pamięci. Wielokrotne odcinanie wtedy zasilania tylko komplikuje diagnostykę.

Jeśli profil XMP powoduje błędy, kolejność działań powinna wyglądać tak:

1. zaktualizować BIOS;

2. sprawdzić, czy moduły znajdują się w zalecanych slotach, najczęściej A2 i B2;

3. uruchomić ustawienia domyślne JEDEC;

4. potwierdzić stabilność;

5. dopiero potem włączyć XMP;

6. jeśli XMP nadal jest niestabilny, obniżyć transfer o jeden lub dwa stopnie zamiast natychmiast zwiększać napięcia.

Przykładowo zestaw 8400 MT/s, który nie jest stabilny przy ustawieniu fabrycznego profilu, może działać bezproblemowo przy 8000 lub 7600 MT/s. W normalnym komputerze niewielka utrata przepustowości jest znacznie lepszym kompromisem niż sporadyczne błędy pamięci, uszkodzone archiwa czy losowe restarty podczas renderingu.

FAQ

Czy CUDIMM jest szybszy od UDIMM przy tej samej częstotliwości?
Nie z samego faktu obecności CKD. Jeżeli oba moduły pracują przykładowo przy 6400 MT/s z podobnymi timingami, sam CKD nie daje magicznego wzrostu wydajności aplikacji. Jego głównym zadaniem jest poprawa jakości sygnału i umożliwienie stabilnego skalowania do wyższych częstotliwości.

Czy CUDIMM pasuje do zwykłego gniazda DDR5?
Tak, konstrukcja została przygotowana dla desktopowych slotów DDR5 DIMM. Mechaniczne dopasowanie nie oznacza jednak pełnej obsługi CKD przez płytę i procesor.

Czy CUDIMM działa z Intel Core Ultra 200S?
Tak. Platforma LGA1851 z procesorami Core Ultra 200S została zaprojektowana z natywną obsługą DDR5 CUDIMM. Intel oficjalnie przewiduje dla tej rodziny CUDIMM, a płyty serii 800, w tym Z890, powszechnie obsługują ten typ pamięci.

Czy CUDIMM działa na Intel Z690, Z790 albo innych starszych płytach DDR5?
Może działać, ale zwykle w trybie bypass, czyli bez wykorzystania CKD. Konieczna może być aktualizacja BIOS-u, a pamięć może pracować przy 5600 MT/s lub niżej. Kupowanie CUDIMM wyłącznie z myślą o starszej platformie zwykle nie daje korzyści.

Czy CUDIMM działa na AMD AM5?
Na części nowszych płyt AM5 producenci deklarują obsługę CUDIMM w trybie CKD bypass. Nie oznacza to jednak natywnego wykorzystania sterownika zegara. Trzeba sprawdzić dokumentację dokładnego modelu płyty, wersję BIOS-u oraz obsługiwaną serię procesora.

Czy do CUDIMM potrzebny jest specjalny chipset?
Sam chipset nie wystarcza. Muszą współpracować trzy elementy: procesor z odpowiednim kontrolerem pamięci, płyta z właściwie zaprojektowanym torem DDR5 oraz BIOS obsługujący konkretną konfigurację.

Czy zestaw DDR5-8400 albo DDR5-9000 będzie działał z deklarowaną prędkością od razu?
Nie ma takiej gwarancji. Tak wysokie wartości są najczęściej profilami OC/XMP. Wynik zależy od procesora, płyty, liczby modułów, rodzaju kości DRAM, BIOS-u i jakości konkretnego kontrolera pamięci.

Lepiej kupić cztery moduły czy dwa większe?
Do szybkiego DDR5 zdecydowanie łatwiej uzyskać wysokie transfery przy dwóch modułach. Jeśli potrzebujesz 64 GB, zacznij od 2 × 32 GB zamiast 4 × 16 GB. Cztery moduły mocniej obciążają kontroler pamięci i często wymuszają obniżenie częstotliwości.

Co sprawdzić przed zakupem CUDIMM?
Najpierw dokładny model procesora. Potem specyfikację pamięci płyty, aktualną listę QVL oraz informacje o obsłudze CUDIMM i CKD. Dopiero na końcu wybieraj konkretną częstotliwość XMP.

Pierwsza decyzja przed zakupem powinna więc dotyczyć platformy, nie samego RAM-u. Sprawdź, czy procesor obsługuje aktywny CKD, następnie znajdź konkretny zestaw CUDIMM na liście pamięci swojej płyty. Jeśli płyta oferuje jedynie bypass albo producent w ogóle nie wymienia CUDIMM, nie dopłacaj do ekstremalnie szybkiego zestawu tylko dlatego, że mechanicznie pasuje do gniazda. Najpierw usuń problem zgodności, a dopiero później walcz o kolejne setki MT/s.
